如何拆卸安装摩托罗拉对讲机上的屏蔽罩?

作者: 编辑: 来源: 发布日期: 2018.12.08
信息摘要:
摩托罗拉对讲机的主板上都会有一些屏蔽罩,其作用是防止电磁干扰(EMI)、对PCB板上的元件及LCM起屏蔽作用。在维修摩托罗拉对讲机时,有必要…

摩托罗拉对讲机的主板上都会有一些屏蔽罩,其作用是防止电磁干扰(EMI)、对PCB板上的元件及LCM起屏蔽作用。在维修摩托罗拉对讲机时,有必要将屏蔽罩去掉,以方便更换元器件,今天熊猫就来和你聊聊如何拆卸安装摩托罗拉对讲机上的屏蔽罩:

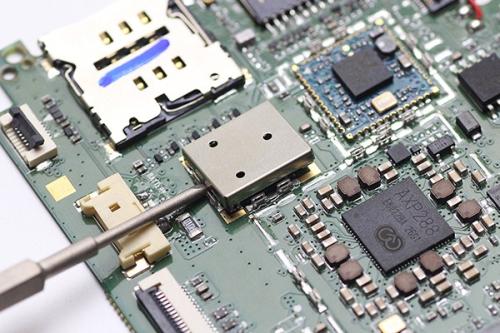

拆卸屏蔽罩

1. 将电路板放在 R1070  电路板固定器上。

2. 选择合适的聚热头并固定在热器管上。

3. 在屏蔽罩座底部加上焊料。

4. 将屏蔽罩固定在聚热头下。

5. 降低真空头,打开真空泵并固定在屏蔽罩上。

6. 将聚热头降低到屏蔽罩以上约 0.3 cm ( (1/8' ) 位置。

7. 接通加热器直到屏蔽罩离开电路板。

8. 当屏蔽罩脱开,关掉加热器,用镊子夹住电路板,关掉真空泵。

9. 从 R1070  电路板固定器上移开电路板。

resource/images/3c58e032340c43ae9e1eacbc42304fec_2.jpg

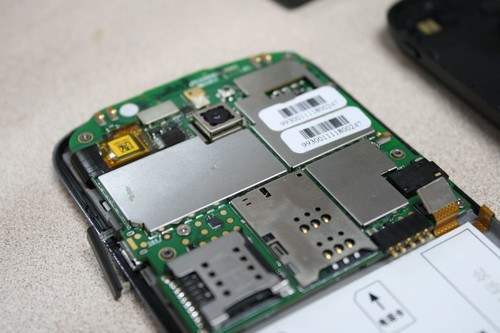

更换屏蔽罩 :

1. 如果有必要,用小头烙铁在屏蔽罩上加点焊料。

2. 接着用烙铁头沿屏蔽罩四周磨擦以使多余的焊料光滑。用焊芯和烙铁将电路板焊盘上多余的焊料除去。

3. 将电路板重新放在 R1070  电路板固定器上。

4. 用镊子将屏蔽罩固定在电路板上。

5. 聚热头放在屏蔽罩上,并降至距离屏蔽罩约 0.3 cm  (1/8' ) 位置。

6. 打开加热管,等焊料回流。

7. 一旦完成,关掉加热管,抬高聚热头,等一分钟使该部分冷却。

8. 移开电路板并检查修理结果。没必要再清洁。

resource/images/3c58e032340c43ae9e1eacbc42304fec_4.jpg

用 R1070  夹持器,温度控制在约 215°C  (415°F ), 215°C  (415°F ) 【230°C( (445°F ) 最大 】 拆卸和更换屏蔽罩还想了解更多相关知识,请关注: www.szrswj.com,或者电话咨询: 18927415118(微信同号)
