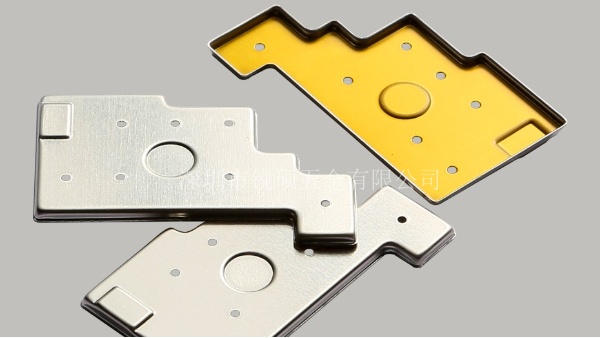

射频屏蔽罩是围绕射频电路或相关干扰源设置的金属屏蔽结构，用于减少非预期的电磁耦合。射频、结构及采购工程师需要共同确认频段、链路和天线位置，因为加罩后的隔离变化与无线通信表现必须一起验证。
修订日期：2026年10月11日。本文在原有主题基础上补充决策方法、公开场景与实践清单。
“射频模块屏蔽罩”不能只按模块外形选。先画出收发芯片、功放或低噪声放大器、滤波与匹配网络、馈线和天线之间的路径，再标出附近的时钟、电源及高速接口。需要抑制的可能是罩内向外泄漏，也可能是邻近电路耦合进接收链路。
评审应写明实际使用频段、信道、带宽、发射功率档位和工作模式。多无线功能同时开启时，应增加共存工况。只写“用于无线产品”或“高频屏蔽”不能确定验收条件；某一信道的改善，也不代表整个工作频段都有同样结果。
天线承担对外收发信号的任务，不能为了包住射频模块就顺带覆盖其辐射区。图纸应分别标出罩体边界、天线净空、馈线出口和调试位置；罩壁、盖板、卡扣及相邻外壳都应纳入装配后的空间检查。
净空要求应来自选定天线或模块的设计资料，而非套用另一产品的固定距离。对采用外接天线的方案，也要确认同轴线、连接器和固定件的位置。检查范围应覆盖实际装配状态，不能只看未装盖、未装外壳时的PCB截图。
屏蔽结构改变了邻近的金属环境，可能同时改变干扰耦合和天线匹配。Silicon Labs 的 WF200 硬件指南指出，板尺寸、外壳、金属屏蔽以及天线附近的元件都可能影响天线性能，并讨论了相应的调谐安排。因此，罩体高度或边界改变后，原有射频表现不能默认保持。
例如，加盖后某处噪声降低，但通信距离缩短，仍需分辨是干扰减轻、天线失谐、辐射方向变化，还是测试布置改变。不能把“收到的信号变弱”直接当作隔离效果更好。匹配测量应结合射频链路和整机测试解释，不能代替全部无线性能判断。
Espressif 的 ESP32-S3 硬件设计指南，在模组放置章节区分了底板布局和外壳中的天线空间。资料要求考虑外壳对天线的影响，并对最终产品测试吞吐量与通信距离。这是公开的模组集成场景，说明采用现成模组后，整机结构仍然需要验证。
对新增射频屏蔽罩的项目，可据此把罩体也纳入天线周边结构评审，装好罩盖和外壳后再比较结果。本文没有将该模组的净空尺寸推广到其他天线，也没有声称这一指南证明了某个定制罩的隔离度。
Nordic Semiconductor 的 nRF52840 DK 手册说明，J1采用带内部开关的SWF射频连接器。未接测试线时，信号通向板载天线；插入指定测试探针后，板载天线断开，射频信号转接至仪器。手册还提醒，连接器与探针会引入损耗。
这意味着，经测试线获得的结果与经板载天线收发的结果，对应不同信号路径。评估RF屏蔽罩时，应记录测量端口和线缆补偿，再另做装配状态下的辐射或通信测试。该案例用于说明测量条件，不是屏蔽罩效果对比实验。
根据连接器实际功能，分别画出仪器接入和产品正常工作时的信号路径。标明测量参考位置、探针及转接件，说明板载或外接天线是否仍在路径中，以及罩盖和外壳安装了哪些部分。不要只在报告上写“射频测试通过”，却省略测量对象。
| 测量状态 | 可以观察的范围 | 仍需另行确认 |
|---|---|---|
| 信号经测试口转接至仪器 | 规定端口、链路和设置下的传导表现 | 被切离的天线及其周边金属环境 |
| 实际天线参与、罩盖与外壳就位 | 当前整机配置下的辐射或通信表现 | 端口电路与测量链各自的贡献 |
| 为调试开盖或改变接入方式 | 明确记录的诊断状态 | 恢复最终结构后的适用结果 |
Nordic场景表明接探针可以切换路径，但不同产品不能默认具有同样的开关连接器。应按本板原理图和器件资料确认；即使做了损耗修正，也不能让已经切离的天线重新参与那次测量。这张对象对照表属于项目验证安排，不是统一的射频验收标准。
先保留一个明确的基准版本，再比较同一台样机或状态可追溯的样机。软件、功率、供电、线缆走向和设备摆放尽量一致；每次改变罩体、盖板或匹配元件，都应记入版本记录。以下项目按产品需要选用，接收限值由具体设计目标确定。
| 检查方向 | 应记录的条件 | 结果如何使用 |
|---|---|---|
| 端口匹配 | 测量参考面、信道范围、罩盖与外壳状态 | 观察阻抗匹配变化，辅助判断是否需重新调谐 |
| 传导发射 | 端口、线缆损耗、功率档位及调制模式 | 比较输出、杂散或调制表现，避免与天线辐射结果混用 |
| 接收与共存 | 有用信号条件、邻近电路和其他无线功能的开关状态 | 观察接收或丢包变化，帮助定位干扰路径 |
| 整机无线表现 | 装配版本、摆放方向、距离及测试环境 | 核对天线参与后的吞吐量、通信或辐射表现 |
若只看到单次差异，应先复测，检查重复装配与测试波动。要给出隔离度结论，还须明确激励源、接收位置、频率和比较方法；不能把任意两张频谱图的幅度差写成所有产品通用的屏蔽指标。
两类结果应在板卡、软件、工作频段、功率、供电等条件可比后再配对。整机部分还需对应天线型号、罩盖、外壳、接口及测试布置。若这些输入同时变化，应先识别不一致项，不能把整机差异全部归因于罩体。
| 观察组合 | 下一步优先核对 | 不能直接下的结论 |
|---|---|---|
| 端口结果与整机表现均变化 | 电路状态、测量链及结构变化分别是否存在 | 不能仅据同步变化认定一个共同原因 |
| 端口相近，装罩后整机表现变化 | 实际天线、周边金属和整机布置 | 不能据传导结果相近宣布新罩无影响 |
| 端口变化，整机观察暂未变化 | 指标、模式与测试覆盖是否对应 | 不能认为未显现的整机差异永远不存在 |
| 两类结果均在约定条件下可接受 | 已覆盖的版本、频段与工况边界 | 不能推广到未验证的外壳或天线版本 |
上述组合帮助安排调查，并不自动识别耦合机理。例如端口相近而整机变化，可能需要检查天线匹配、方向和测试环境；仍须通过后续可比试验区分。报告应将端口观察、实际天线观察及未覆盖条件分别列出。
测试线、探针或转接头改变后，应按测量方案重新核对适用损耗和参考条件。Nordic给出的损耗表针对其指定探针与频率，不能直接扣到另一套线缆上；未经校核的差异应保留为待确认条件，不通过调整补偿值让曲线接近。
结构对照尽量保留同一套测量链。确需更换时，先记录更换前后连接及校准条件，再说明哪些比较仍成立。连接损耗修正回答测量链的问题，罩体对实际天线和电路的影响仍要在相应配置下评估，二者不能压缩成一个通用“屏蔽提升”数字。

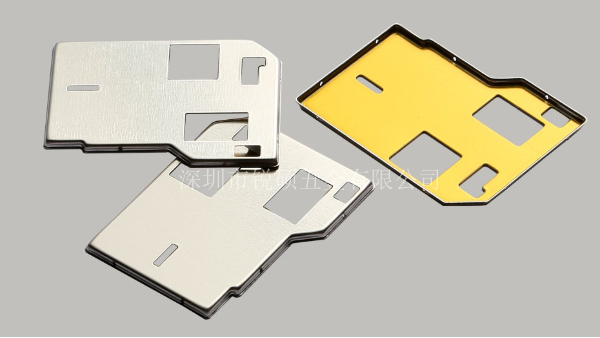

深圳市锐硕五金有限公司可接收STEP/STP、DWG/DXF、PDF等图档，结合结构开展选材与可制造性评审，衔接模具设计、冲压、表面处理和终检。样件可配合完整尺寸检测报告核对装配；这些制造与尺寸记录不等于整机射频性能报告。
询价时应附上频段、隔离目标、天线与罩体位置、允许调整区域及验证安排。若需要开盖调试，可评审框盖分离方案，但最终验收仍应包含装盖状态。接口与版本管理可参考站内屏蔽罩设计评审清单。
不一定。边界扩大可能侵入天线空间或改变邻近耦合。应按干扰路径决定覆盖范围，再验证装配后的射频表现。
还需对照原定目标。发射杂散、接收表现和整机无线通信不是同一项指标，应完成与产品用途相关的验证。
应先评估影响。高度改变意味着附近金属环境及装配间距变化，需根据受影响的链路、天线和工况确定复测范围。
不能。测试连接可能已旁路实际天线，结论未必覆盖最终天线和金属环境，需要对应整机结果。
应保持测量链可比。确需更换时，记录连接及参考条件，并按方案核对损耗，不能沿用不适用的历史补偿。
资料出处：Espressif，ESP32-S3 Hardware Design Guidelines，模组放置章节；Nordic Semiconductor，nRF52840 DK Hardware，RF measurements；Silicon Labs，UG382，修订版0.4，第15页。
