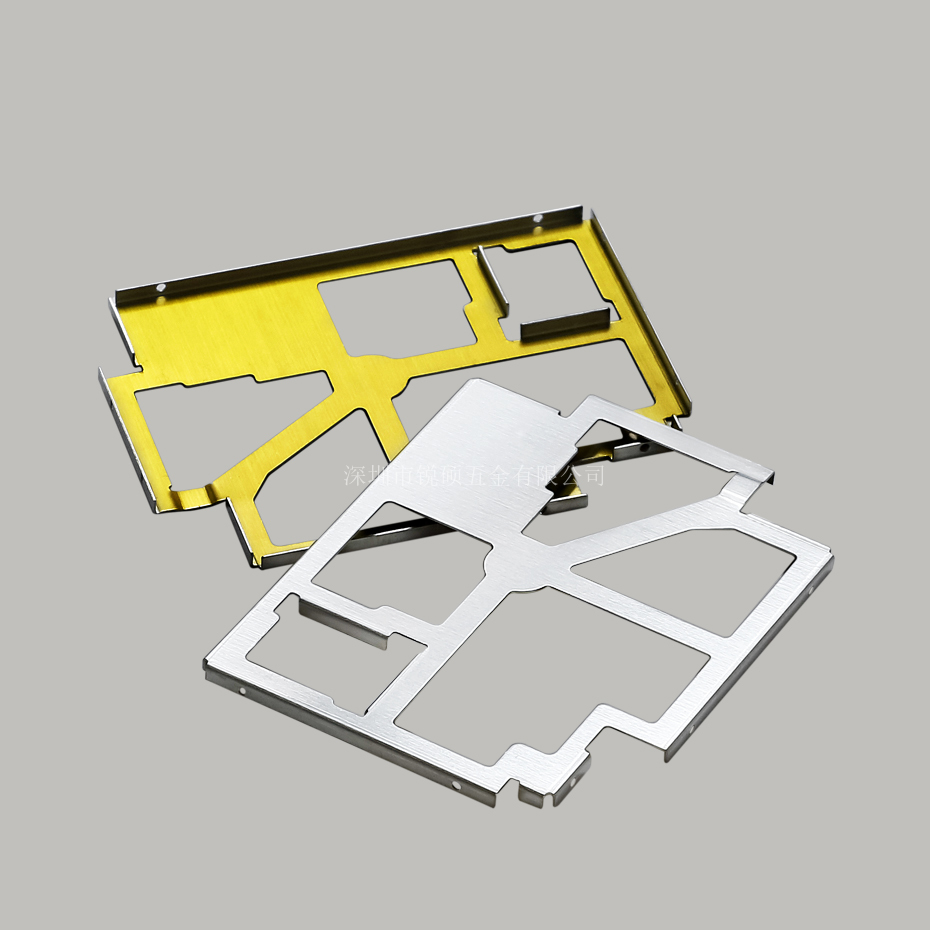

屏蔽罩平面度描述指定表面的平整程度，共面度则常用于检查多个焊脚或焊接边与共同安装面的偏离。两者关系到贴装间隙，却不能互相替代。结构、质量和SMT工程师应先确定测量对象、支撑状态与评价方法，再比较检验数值。
修订日期：2026年10月10日。本文在原有主题基础上补充决策方法、公开场景与实践清单。
罩顶看起来平整，不代表底部焊接边共面；各个焊脚单独很平，也不代表它们处于同一个安装平面。图纸只写“屏蔽罩平面度”，却没有引出线或区域说明，生产与来料检验就可能测了不同位置。
对于指定表面的平面度，公差带可理解为包容该表面的两平行平面之间的区域，平面度本身不引用外部基准。它与相对另一基准面的平行度不同。测量软件的坐标对齐，也不等于为平面度增加了图纸基准。来源：KEYENCE《GD&T Fundamentals》形状公差与平面度测量说明。
在PCB贴装语境下，屏蔽罩共面度关注各接触部位相对共同评价平面的偏离。采用模拟落座的支承平面，还是对测点进行拟合，应由图纸或测量协议明确；不能把软件中不同算法生成的结果直接互换。cyberTECHNOLOGIES的共面度测量资料分别列出了落座平面与回归平面分析方法。
| 关注的问题 | 应指定的对象 | 需要确认的条件 |
|---|---|---|
| 罩顶是否起伏或凹陷 | 指定顶面区域 | 避让孔、压字等设计特征，约定评价范围和取点方式 |
| 焊接边是否局部翘起 | 实际参与焊接的边缘或台阶 | 明确测点位置，区分边缘毛刺与主体变形 |
| 多个焊脚能否共同落座 | 图纸指定的全部相关接触部位 | 明确落座或拟合规则及最大偏离的计算方法 |
| 盖体与框架是否贴合 | 配合边及相应装配件 | 区分单件几何检验与规定装配条件下的配合检验 |
评价规则要与图纸要求匹配。普通最小二乘拟合平面的残差范围，不应未经确认就作为任何平面度定义下的最终判定值。对分散的焊脚，也不能分别测得几个小面的平面度后，用其中最大值代表整组共面度。
薄壁屏蔽罩容易在不合适的夹持下改变形状。如果验收要求是自由状态，就不能用压板把翘曲压平后再报数。若图纸要求约束状态，则应记录夹持位置、顺序及约束条件，不能由检验员临时选择“测起来好看”的放置方式。
自由状态也需要说明重力方向和支撑位置。KEYENCE的非刚性零件说明区分了自由与约束条件；应用到薄壁罩体时，应结合实际结构确认，不能把所有金属罩一律归为同一种非刚性检验方案。
测量前先检查承载面、测头和零件上的异物，保留原始异常记录，再按约定清洁。零件被摔落、压紧或人工掰动后，应重新标识其状态。供需双方结果不一致时，可用同一件样品、相同姿态与测点复测，先排除方法差异。
支撑承担重量或局部载荷，定位限制所需的位置和方向，压紧则增加保持作用。一个构件可能承担多种任务，但记录中应能分辨它是否向薄壁施力。尤其不要把顶起零件的可调螺钉简单称为“辅助支撑”，却不记录接触状态。
先在零件视图上标出支撑接触区，注明接触的是底边、翻边还是罩顶。对薄壁来说，支撑面积、局部刚度与悬空跨度都值得观察；没有适用于所有外形的最佳三个点，也不是点越多就必然越可靠。
Carr Lane的液压工件支撑说明，将柱塞接近工件与锁定位置分成两步，并区分弹簧、液压推动与气动接近方式中的接触力。（来源：Carr Lane，Work Supporting Technical Information，How Hydraulic Work Supports Operate。）
这是机械加工夹具场景，不表示应给薄罩测量安装液压装置。它提示“有支撑”仍需问支撑怎样接触、是否顶动零件。本文不采用其承载、压力或重复性数值，也不将加工支撑的额定能力视为测量不变形的证明。
选择稳定、编号的样件，保持仪器、测量程序、取点区域及环境条件可比。先按当前支撑方案取得一组记录，完整卸下后重装，观察同一方案本身是否能够重复。如果这一层已经波动很大，直接比较另一套方案会混入装夹不稳定。
随后在允许的条件下只调整支撑位置，并保存另一组记录，再恢复原方案复测。恢复步骤帮助判断变化是否随配置重现；它不能单独证明变形机理，也不能把永久变化后的零件当作仍与最初相同。
| 对照项目 | 保持的条件 | 主要记录 |
|---|---|---|
| 同方案重装 | 支撑位置与取点不变 | 落位重复性、接触状态 |
| 改变支撑位置 | 姿态与测量程序不变 | 局部形状和读数的变化 |
| 改变朝向 | 另行定义完整测量配置 | 重力方向及接触区变化 |
翻面会同时改变重力方向、可接触位置和可测表面。若必须研究这一因素，应给翻面配置独立编号，并确认评价的仍是同一几何特性。不能把两个姿态下的高度差全部当成零件永久翘曲。
同样，增加压紧力会引入新的边界条件。对规定自由状态的项目，受压测量只能作为诊断补充，不能代替验收；对规定夹持状态的项目，则应按批准条件执行，而非根据读数大小临场加力。
比较时应保留各测点位置和局部变化，而不只看一个总平面度数值。若支撑附近的读数随配置变化，需检查接触与形状影响；若整体姿态改变但相应形状评价变化不大，则还要核对坐标处理。两类现象不能混作同一个原因。
最终选择依据是是否实现图纸状态、具有合理可达性且能重复，不是哪个方案让所有件看起来合格。无法证明适用性的支撑方案，应继续改进或换用合适的测量路径，不把方案间差值直接规定为产品公差。
向锐硕五金提交薄壁罩体测量要求时，可附支撑接触图、姿态照片和禁止施力区域。确认后将支撑方案与测量程序共同编号，便于样件、来料和批量检验复现；具体能力仍需对应零件与方法确认。
三坐标可采集指定位置的空间坐标，但应确认测针能够到达焊接部位，接触力和支撑不会明显改变形状。光学测量可减少测头接触影响，仍要检查边缘与反光区域是否有效取点。量具分辨率不能直接当成整个测量过程的准确度。
将零件放在平台上观察透光或用塞尺检查间隙，可用于约定条件下的筛查。若没有明确支撑、测点和评价规则，它不能自动替代完整的平面度或共面度报告。扫描范围、测点分布与异常点处理方法应固定，避免每次取点不同造成误判。
KEYENCE《Measuring Flatness》展示了三坐标取点测量，说明使用四个或更多测点，并讨论增加测点对较大测量范围的作用。它同时提醒，人工表测若测点随操作改变，读数可能不稳定。
这是实际公开的测量方法示例，不是“任意四点就能验收屏蔽罩”的规定。对有局部翘曲的焊接边，应让测点覆盖其形状风险；少数点形成的结果不能代表未测区域。
TI《New power modules improve surface-mount manufacturability》记录了PTH12030WAS模块PCB的测试：用阴影莫尔法观察不同温度下的离面位移，并以三维图显示变化。来源为《Analog Applications Journal》2005年第3季度，第21页、图6。
测试对象是电源模块PCB，并非屏蔽罩；这个实例说明评价装配风险时需要关注温度和状态。对出现过炉翘曲的屏蔽框，可据此提出炉前、热过程及冷却后分别验证的思路，但不能把该模块的数值或变化趋势当成屏蔽罩结论。
接触部位翘起会改变它与焊盘之间的间隙，是否形成可靠焊点还与焊膏沉积、可焊性、PCB状态及回流条件有关。TI上述资料讨论了贴装接触间隙与焊膏的关系。因此，几何检验合格应与实际贴装验证衔接，不能承诺“达到某个平面度就不会假焊”。
发现屏蔽罩平面度不稳定时，建议在成形后、表面处理后、包装后和客户拆包后按同一方法留样比较，定位变化发生在哪一步。屏蔽罩整形应作为受控工序评审，不能把手工掰平后的即时读数当成长期保证；还需复核相关尺寸、裂纹、镀层和后续装配状态。
锐硕五金具备2.5D影像测量仪、三坐标CMM和投影仪等检测设备，并可随样品提供完整尺寸检测报告。对接时可提交STEP/STP、DWG/DXF或PDF图纸，明确焊接部位、测量状态和验收要求，再选取适合该零件的方法。检测设备配置不代表所有产品采用同一个公差或测量程序。
要把测量要求整理进完整验收文件，可参照屏蔽罩检验规范与记录清单，本篇则用于补足其中的几何测量条件。
不能这样认定。具体要求应结合零件结构、尺寸、焊接位置和装配工艺确定，并写入对应图纸。某篇旧文或某个型号的数值，不构成全行业统一限值。
不能。三个不共线的点可以确定一个平面，却没有检查其余区域是否起伏。测点数量和分布应按评价范围确定，焊脚共面度还要覆盖指定的相关接触部位。
按已约定的检验状态判定。自由状态要求不能用压紧结果替代；若验收的是规定约束下的状态，应完整复现约束条件。两种结果可分别保留，用于分析装配风险。
几何定平面与实际零件支撑是不同问题，还需评估接触、跨度、刚度及规定状态，不能直接推出通用方案。
这会引入不易复现的外力。先明确允许的约束，必要时设计可记录的支撑与保持方法。
不能。它可能改变了被测形状或评价条件，应核对要求与重复性，再确定哪套方法适用。
