屏蔽罩应该如何设计【锐硕五金】

作者: 编辑: 来源: 发布日期: 2018.12.10
信息摘要:
屏蔽罩主要是防止电磁干扰(EMI),对PCB上的元件和LCM起屏蔽作用,通常都是两件式,下方与主板SMT的一件是支架(frame),上方与支…

屏蔽罩主要是防止电磁干扰(EMI),对PCB上的元件和LCM起屏蔽作用,通常都是两件式,下方与主板SMT的一件是支架(frame),上方与支架配合在一起的是盖子(cover),如下:

设计指导:

(1)Shielding_frame的平面度为0.13mm、足够的强度、厚度为0.3mm,高度为2mm,距PCB板边缘为0.75mm,框架内边离外框至少0.8mm.

(2)Shieling_cover的厚度为0.2mm;有时为了元器件的散热和冷却,可以在cover上加小圆孔,直径为¢1.0~¢1.5mm,太大会导致屏蔽效果不良。(3)Shielding_can屏蔽LCM:所有配合采用0配合,shielding_can的边与LCD可视区的边的距离在大于1.00

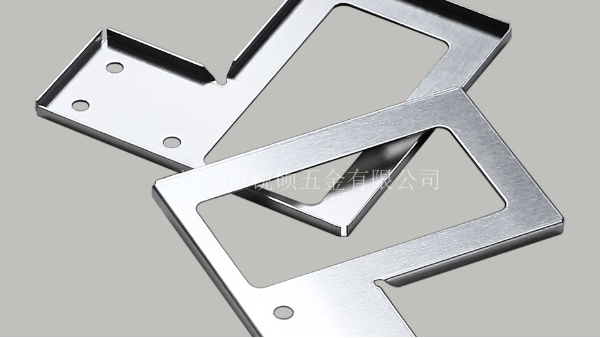

屏蔽罩应该如何设计【锐硕五金】

材料应用:

支架一般可采用Cu-C7521(R-1/2H or R-OH)(镍白铜、洋白铜、Nickel Silver)、不锈钢、镀锡钢带(马口铁皮)等,建议采用洋白铜,原因:洋白铜在焊接、散热和蒸气方面上比较好。

盖子一般使用不锈钢SUS304(R-1/2H;

屏蔽盖子可选用0.1或0.15mm厚材料,尽量选用0.15mm的;折弯类屏蔽支架尽量选用0.20mm厚的材料,少用0.15mm厚的材料;拉伸类屏蔽支架必须采用0.2mm厚的材料。

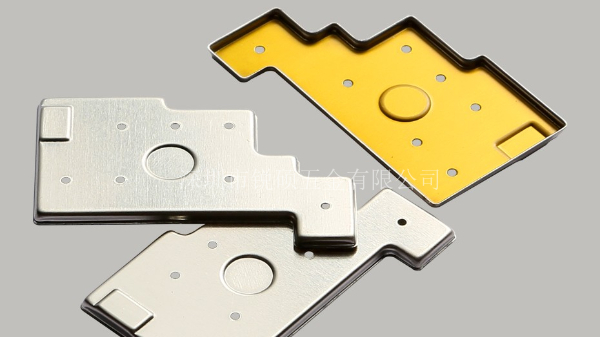

屏蔽罩应该如何设计【锐硕五金】

如果还想了解更多相关知识,请关注:www.szrswj.com ,或者电话咨询:18927415118(微信同号)
