金属洋白铜屏蔽罩冲压加工定制的设计要素

作者: 锐硕五金 编辑: 小硕 来源: www.szrswj.com 发布日期: 2022.08.05
信息摘要:
越来越多的电子产品,需要加装屏蔽功能,相对金属洋白铜屏蔽罩冲压加工定制的需求就增加和多样化。众多工程师朋友们,在设计屏蔽罩时也是煞费苦心,小…

越来越多的电子产品,需要加装屏蔽功能,相对金属洋白铜屏蔽罩冲压加工定制的需求就增加和多样化。众多工程师朋友们,在设计屏蔽罩时也是煞费苦心,小硕就把这些设计前的一些要素整理一下,供各位朋友参考:

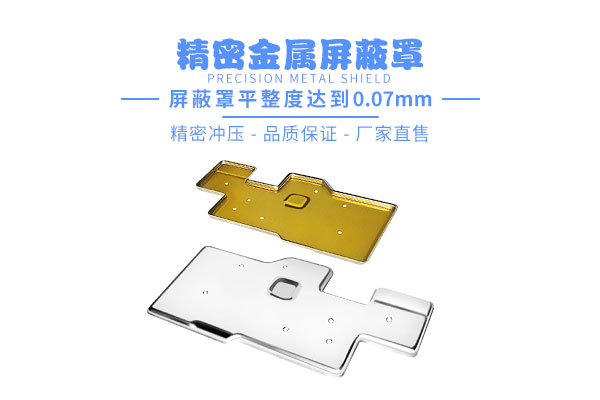

金属洋白铜屏蔽罩冲压加工

1、金属洋白铜屏蔽罩冲压加工定制的前提,是选择洋白铜的材料厚度。一般来说,单件式的屏蔽罩,选择0.15mm和0.2mm的洋白铜。而二件式的屏蔽架+屏蔽盖这种结构的,屏蔽架可选择0.1mm-0.15mm的料厚。屏蔽盖可选择0.1mm-0.15mm-0.2mm不锈钢则可。

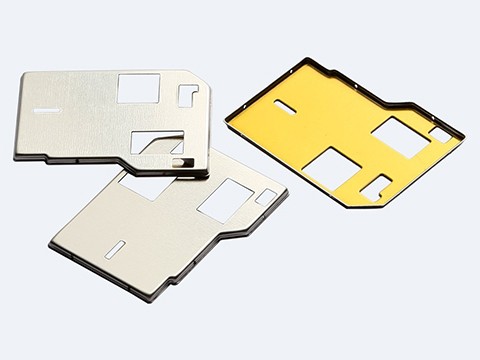

金属洋白铜屏蔽罩冲压加工

2、金属洋白铜屏蔽罩冲压加工定制的再者,是结构的设计。目前来讲,屏蔽罩多分为料白铜材料折弯结构。和洋白铜材料一体拉伸工艺。而拉伸工艺,更是在折弯的基础上,避免了一些从折弯缝隙中对电子组件造成了干扰的现象,而更好的增强了屏蔽效果。

金属洋白铜屏蔽罩冲压加工

3、然后,就是金属洋白铜屏蔽罩冲压加工定制的pcb主板的焊盘宽度尺寸以及焊接方式。正常讲,焊盘的宽度,大过屏蔽罩厚度0.5mm就较为合适,如洋白铜料厚选择是0.2mm,那么焊盘的宽度就做到0.7mm以上。而焊接方式,也分为锡焊,就是直接用锡膏将屏蔽罩焊接在主板上,使用屏蔽盖结构的,可以将屏蔽盖直接扣在屏蔽架上即可。还有一种是使用屏蔽夹的方式,分别先将屏蔽夹焊接在主板上,而屏蔽罩,扣压在屏蔽夹上就可以了。

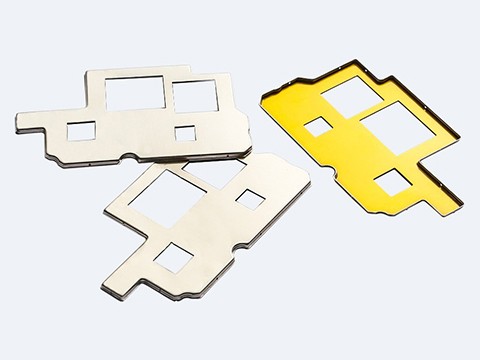

金属洋白铜屏蔽罩冲压加工

各位,当您对金属洋白铜屏蔽罩冲压加工定制设计如果还有什么疑问的,欢迎与小硕进行更多的交流!
