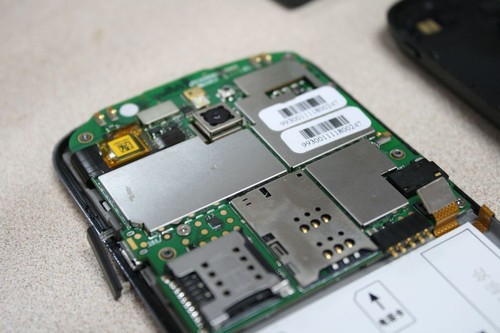

摩托罗拉对讲机的主板上都会有一些屏蔽罩，其作用是防止电磁干扰（EMI）、对PCB板上的元件及LCM起屏蔽作用。在维修摩托罗拉对讲机时，有必要将屏蔽罩去掉，以方便更换元器件，今天熊猫就来和你聊聊如何拆卸安装摩托罗拉对讲机上的屏蔽罩：

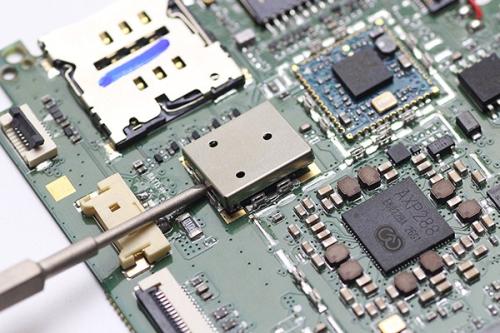

拆卸屏蔽罩：
1. 将电路板放在 R1070 电路板固定器上。
2. 选择合适的聚热头并固定在热器管上。
3. 在屏蔽罩座底部加上焊料。
4. 将屏蔽罩固定在聚热头下。
5. 降低真空头，打开真空泵并固定在屏蔽罩上。
6. 将聚热头降低到屏蔽罩以上约 0.3 cm ( (1/8' ) 位置。
7. 接通加热器直到屏蔽罩离开电路板。
8. 当屏蔽罩脱开，关掉加热器，用镊子夹住电路板，关掉真空泵。
9. 从 R1070 电路板固定器上移开电路板。
更换屏蔽罩 :
1. 如果有必要，用小头烙铁在屏蔽罩上加点焊料。
2. 接着用烙铁头沿屏蔽罩四周磨擦以使多余的焊料光滑。用焊芯和烙铁将电路板焊盘上多余的焊料除去。
3. 将电路板重新放在 R1070 电路板固定器上。
4. 用镊子将屏蔽罩固定在电路板上。
5. 聚热头放在屏蔽罩上，并降至距离屏蔽罩约 0.3 cm (1/8' ) 位置。
6. 打开加热管，等焊料回流。
7. 一旦完成，关掉加热管，抬高聚热头，等一分钟使该部分冷却。
8. 移开电路板并检查修理结果。没必要再清洁。
用 R1070 夹持器，温度控制在约 215°C (415°F )， 215°C (415°F ) 【230°C( (445°F ) 最大 】 拆卸和更换屏蔽罩。还想了解更多相关知识，请关注： www.szrswj.com，或者电话咨询： 18927415118（微信同号）
