屏蔽罩变形会改变焊接、扣合和装机配合，处理前要确定它在哪一阶段出现。本文面向结构、生产与质量人员，从材料和成形状态查起，再沿机壳螺钉、支柱与PCB检查装配载荷，避免反复整形后仍在装机时变样。

修订日期：2026年10月20日。本文在原有主题基础上补充决策方法、公开场景与实践清单。

先确定变形发生在制造、搬运还是装机阶段

薄板罩体出现翘起、凹陷或局部扭转时，先记录料号、材料与状态、图纸版本以及问题位置。保留原样和发生阶段，分别检查来料、成形后、表面处理后、包装到货以及装机时的状态；不要在保存证据前反复压平，再凭最终外观推断最初原因。

制造阶段的调查可从原料状态、整平和成形记录、工装接触、零件转移方式入手。整平、局部校正或工装调整是否适用，要由工艺人员结合具体材料和图纸评审。旧产品使用过某种整形方法，不代表新结构也能照用；修整后还需检查相关尺寸、焊脚、表面及配合，记录获准的处理范围。

交期紧张也不应省略处理前后的核对。如果自由状态已经超出要求，应先隔离和调查；如果来料合格而装机后才出现变化，则应接续检查焊接、支撑与机壳接触。不同阶段可以有关联，但需要相应记录支持，不能把所有装配异常都归到材料或冲压。

把自由件、板上件和整机状态分别留下

给样件和PCB、机壳组合编号，写清每轮测量使用的支撑与基准。自由罩框、焊后板上框、尚未锁附的机壳组件以及最终闭合状态，应按项目定义分别比较。用一个状态的合格报告替代另一个状态，可能遗漏约束带来的变化；夹具施压取得的平整结果，也需要注明受力条件。

机壳螺钉锁紧可能通过PCB支撑和接触件，将载荷传到屏蔽框。即使螺钉没有直接碰罩体，仍应沿支柱高度、实际落座、盖体与导热件的接触顺序检查。下文重点讨论这条装配路径；材料和成形端的异常则继续由相应工艺证据评审。

螺钉没有碰到罩，也可能影响罩框

屏蔽框通常不是孤立存在的零件。螺钉将PCB拉向机壳支柱时，若支承面不一致或装配存在间隙，板可能产生位移；焊在板上的框体随之承受约束。上方导热件、弹性接触件或外壳限位，也可能形成另一条传力路径。

因此，发现框体一角抬起或扣盖变紧时，不宜立即认定冲压尺寸失控。先区分自由框、焊接后的板上框和装入机壳后的框，明确异常首次出现在哪一状态。来料数据用于评价来料，不能自动代表最终装机几何。

用接触路径图列出载荷怎样传递

从螺钉头开始，依次画出垫片、PCB、支柱及机壳，再把屏蔽框焊接边、盖体和上方接触件接入图中。每处接口标明是原本留有间隙、需要压缩，还是应直接落座。图中不确定的接触面，应先通过观察或尺寸核对确认。

接触路径图的作用是提出可检查的假设，不是只凭结构图计算出实际载荷。螺钉扭矩与夹紧力之间还受螺纹、摩擦和接触状态影响，相同工具读数不意味着不同组件承受完全相同的力。

真实公开场景A：Murata直接提示机壳锁附导致板弯

Murata陶瓷电容注意事项的Assembly章节，在“2-4. Tightening Screws”中说明：将电路板固定到屏蔽结构或机壳时，拧紧螺钉可能使板弯曲；强行把回流后弯曲的板压平，也可能向芯片施加应力。

该资料面向电容装配，不能据此认定某款屏蔽框一定变形。但它给出了与本问题直接相关的实际工序场景：板的几何状态会受机壳固定影响。本文采用这一机械因果线索，不引用任何通用扭矩、板弯限值或电容保证指标。来源：Murata《Caution / Notice》公开资料，第16页。

真实公开场景B：Würth区分屏蔽件的几何与外力风险

Würth Elektronik《36103605 WE-SHC Shielding Cabinet》在产品注意事项中提示，较大的外力若影响器件与PCB连接部位的共面状态，可能损伤产品。其第1页又单列框体、推荐焊盘及盖体装配关系。

将两部分合起来看，屏蔽框尺寸图与装配时的外力条件需要共同评审。这个实例不能证明某种锁附顺序适合所有框体，也不把该厂商警告当成锐硕的量化验收限值。来源：该数据表第1、3页，修订003.004。

锁附前后怎样留下能复核的记录

先保存螺钉尚未施加最终约束时的板上框轮廓，再按已经认可的装配步骤记录关键阶段。测点可覆盖框体四角、长边中段和邻近主要支柱的位置，测量方向及参考系保持一致。观察点应结合实际结构选择，不能机械套用固定数量。

同一件样品若能无损拆卸，可比较释放约束后的恢复情况。恢复只能说明该轮约束与形变存在关联，不能排除微小永久变形或连接损伤。若拆卸会改变焊点或卡扣，则应停止把前后结果当成严格的同件对照，改用受控样组。

记录中同时保留工具设置、紧固件、接触件和机壳状态。不要一边换垫片、一边调整扭矩，又据最终改善认定其中某一项是根因。必要时分轮验证支柱高度、接触件压缩和盖合顺序，各轮都保留未改变的条件。

对照数据宜同时包含参考点和框体测点。若参考点也随装配移动，应区分整件位置变化与框体自身形变；把每次重新调零后的高度直接相减，可能丢失这一差别。对扣盖变紧的问题，还可以关联记录具体卡扣释放顺序与局部轮廓变化，避免只留下一个总装配力峰值。

如果只有某一组机壳或支柱组合出现异常，应保留组合对应关系，先比较配合面的实际形状与接触位置。不能用一件换装成功的样品就排除尺寸组合影响，也不能在未测量时将差异直接归为材料强度问题。

修改方案要回到受影响的接口

若问题来自支承关系，单纯增加罩框刚度可能把载荷转移到PCB或焊接连接；若来自盖体与机壳提前接触，反复整形罩框也可能只是暂时改变外观。应分别确认哪处接触需要保留、哪处原本应有间隙，再讨论局部避让或结构调整。

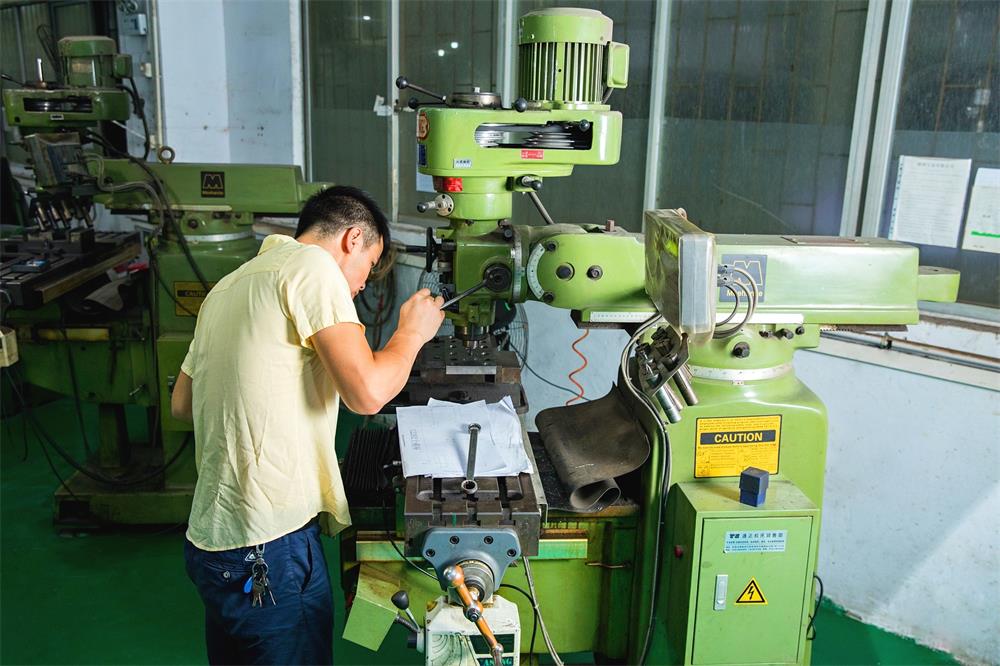

锐硕五金具备图纸评审、模具设计、精密冲压及尺寸检验配合能力。提交装机变形问题时，应同时提供机壳支撑关系和锁附前后数据，使罩体修改建立在明确载荷路径上。企业设备配置不代表可替代整机的力学或可靠性验证。

FAQ：机壳锁紧与屏蔽框变形常见问答

换小一点扭矩就能解决吗？

不能直接这样处理。紧固件有自身连接要求，应先核对支承与接触状态；任何设置调整都要在产品装配规范允许的范围内验证。

螺钉远离屏蔽框，也需要检查吗？

需要看传力路径。PCB、机壳和上方接触件可能把约束传到较远位置，距离本身不能证明机械影响不存在。

拆下机壳后框体恢复了，能直接放行吗？

应按规定装机状态验收，并检查相关连接。恢复现象有助于定位约束来源，但不能替代装机功能和损伤检查。

用整平或手工校正恢复外形后，就算问题关闭了吗？

还需按批准范围复查受影响特征，核对后续装机状态，并保存处理前后证据。外形暂时恢复不等于材料、连接和装配问题都已解决，不能把整形动作本身当作放行结论。

下一步行动清单

• 保存变形原样、料号、图纸版本与制造/搬运/装机阶段记录。
• 按工艺评审确定整形或工装调整范围，并复查相关尺寸及表面。
• 区分自由框、焊后框和装机框，定位异常首次出现的阶段。
• 画出螺钉、支柱、PCB、罩框与上方接触件的传力关系。
• 核对锁附前的实际落座和间隙，找出待确认接触面。
• 在相同基准下保存锁附前后框体关键位置的数据。
• 分轮比较支承、接触件和装配步骤，避免同时改变多个因素。
• 将修改后的框体、PCB及连接状态一起纳入复验。
