屏蔽罩绝缘是在金属罩指定区域增加绝缘层，降低罩体与带电部位意外接触造成短路的风险。结构、硬件和质量工程师应共同确认覆盖边界与接地接触区，使防短路措施不妨碍屏蔽结构的连接。
修订日期：2026年10月2日。本文在原有主题基础上补充技术说明、公开案例与实践清单。
板级屏蔽罩内侧可能接近器件引脚、焊点或其他带电部位，设计评审要先找出真实接触风险。器件外壳碰到罩体，不一定等于电路短路；反过来，图纸名义上留有间隙，也不能说明装配和受力后不会触碰。应结合电路连接和实际几何位置判断。
这里讨论电子板级金属罩的局部防短路措施。若项目另有安全绝缘、耐压或爬电距离要求，应按具体产品的适用要求另行评估，不能因为名称中有“绝缘”，就把它视为高压绝缘防护器件。
建议将图纸分为需要绝缘的区域、需要导电接触的区域，以及用于定位和装配的区域。罩内风险点上方可评审局部绝缘；设计用于接地的焊接脚、框盖接触点和其他连接面，则应按连接要求保留合适表面。把整个零件都覆盖，并不是更稳妥的通用做法。
覆盖边界应有尺寸和定位基准，还要考虑贴膜偏移、印刷或涂覆边缘的位置变化。尤其是窄边、折弯和开口附近，应检查是否漏出需保护的金属，或把绝缘材料带入接触区。工程图宜同时表达覆盖范围、允许偏移及缺陷判定，避免仅用颜色示意。
屏蔽罩绝缘膜需要把基膜、胶层及总厚度一起考虑；屏蔽罩绝缘印刷或涂覆则要明确材料型号、成膜状态和覆盖方法。只写“黑色绝缘层”或“耐高温胶带”，不足以确定其电气、附着与装配表现。
材料评审还需区分制造过程的短时受热与长期工作环境，并核对清洗、储存及返修条件。可要求材料方说明原厂数据的测试方式和适用范围，再确定本项目的验证项目。材料数据表上的击穿值不能直接当成装配后整套罩体的耐压保证。
3M的1350F-1官方产品资料，将其描述为聚酯薄膜与丙烯酸压敏胶构成的电气绝缘胶带，并列举线圈、电容器和线束等包覆用途。这个真实材料场景说明，绝缘用途需要对应具体产品结构和胶粘体系，不能只看薄膜名称。
对屏蔽罩项目，可借鉴这种资料核对方式：取得拟用膜材与胶层的型号，再验证其在金属表面的贴合及受力状态。这里没有把1350F-1直接推荐为所有屏蔽罩材料，也没有把其温度或认证范围移作锐硕成品指标。
3M的5413技术数据表在2026年7月版本中列出PCB波峰焊、回流等高温操作期间的遮蔽用途；温度范围脚注与胶带从铜基材上洁净移除的条件有关。它与前述电气绝缘胶带展示了不同的应用重点。
这个场景提醒设计人员：工艺遮蔽的耐热描述，不等于长期留在罩内的绝缘可靠性结论。若想改作持续使用的屏蔽罩内侧绝缘，应再评审工作温度、粘接寿命、压接磨损与电气要求，而不是根据胶带颜色或一个耐温数字决定。
计算罩内空间时，应纳入器件高度公差、焊接后的实际位置、PCB变形、罩体平面状态及绝缘层总厚度。绝缘层本身也占用空间，不能简单用罩高减去器件标称高度就宣布安全。若设计允许接触，还需明确接触位置、压力与材料承受条件。
建议在首次装配前后分别检查绝缘区域，观察是否出现划伤、针孔、起边、气泡、压痕或局部露金属；重点看罩边、毛刺和可能滑动的位置。拆盖维护的产品，还应按约定操作重复检查。发现破损时要区分是来料缺陷、贴覆偏差还是装配过程造成，不能只补盖一层后放行。
验证方案可分别记录外观覆盖、厚度及尺寸、附着状态和电气隔离结果，并按使用环境确认是否需要受热、湿热或装配循环后的复查。电气试验的电极、位置、电压、时间与判定条件由项目确认；导通检查只能回答对应连接问题，不能代替所有绝缘试验。

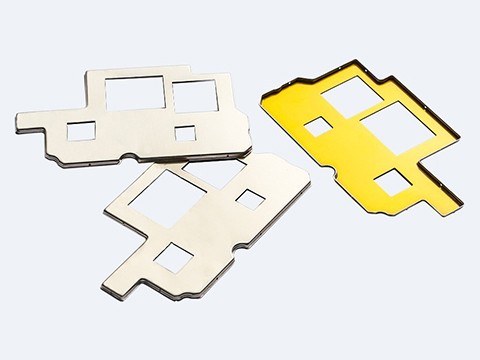

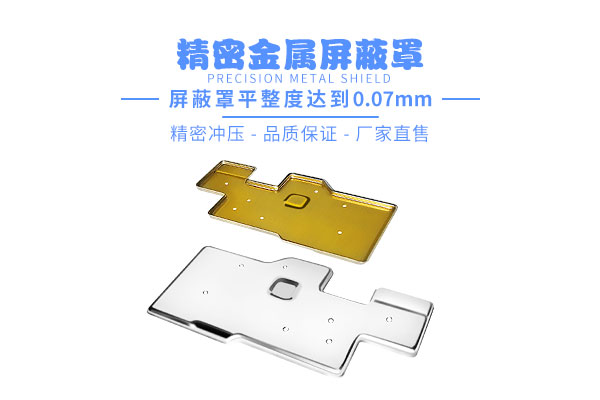

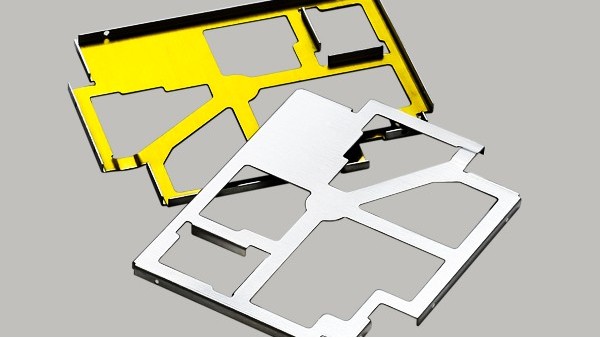

锐硕产品范围包含金属屏蔽与绝缘处理结合的绝缘屏蔽罩，工厂产品资料列有马口铁或洋白铜配合绝缘层、镀锡加绝缘涂层的方案。可提交STEP/STP、DWG/DXF或PDF图档，连同覆盖区域、接触面和装配限制开展评审。
锐硕可随样品提供完整尺寸检测报告。项目若需附着、耐压或环境后的绝缘验证，应另行明确方法、样品状态和报告要求；尺寸报告不能被解释为这些试验已经完成。量产前还应固定材料与图纸版本，覆盖方式或材料改变后复核受影响项目。
不能直接取消。间隙还涉及尺寸偏差、机械压力、磨损与散热等条件。是否允许接触，应由具体结构和材料验证结果决定。
接地焊脚需要按设计形成电连接，应在图纸中明确禁止覆盖区域。防短路与接地连接分别检查，不能靠扩大涂覆范围代替分区设计。
外观检查可发现部分缺陷，但不能代表所有电气表现。还需按项目要求确认厚度、附着和电气试验条件，必要时在装配或环境作用后复查。
