深圳屏蔽罩厂家屏蔽罩设计的三大要点

作者: 编辑: 来源: 发布日期: 2018.11.09
信息摘要:
深圳屏蔽罩厂家屏蔽罩设计的三大要点:

深圳屏蔽罩厂家屏蔽罩设计的三大要点:

1.屏蔽罩设计的单边最大尺寸为30mm,并要求形状尽量方正,避免因拐角引起过大的缝隙;

2.屏蔽罩在平面中心部位要保留有用于真空吸附自动拾取的位置,该位置要求平整,无开孔,直径不小于6mm,且该中心要求尽量靠近屏蔽罩的几何中心,并便于识别。

3.屏蔽罩上表面应留有3个定位孔用于精确定位,定位孔要求位于对角或边界位置,建议直径1.2mm(孔大小尺寸为1mm到1.5mm),且距离屏蔽罩侧壁和任一开孔距离不小于2mm(如下图)。 定位孔的建议公差不大于+/-0.13mm (基于屏蔽罩的壁厚)。

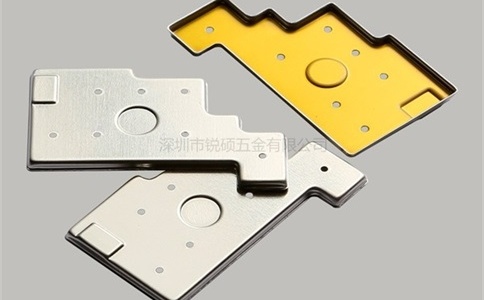

resource/images/ee1f0235fb4b47c9a98abf15b1cdd23f_2.jpg
