摩托罗拉对讲机为什么要用RF屏蔽罩?【锐硕五金】

作者: 编辑: 来源: 发布日期: 2018.12.08
信息摘要:
摩托罗拉对讲机一直以来被称之为对讲机中的战斗机,摩托罗拉对讲机不仅价格不便宜,关键是以其精湛的做工令人叹为观止,比起一些国产或山寨机甩了不知…

摩托罗拉对讲机一直以来被称之为对讲机中的战斗机,摩托罗拉对讲机不仅价格不便宜,关键是以其精湛的做工令人叹为观止,比起一些国产或山寨机甩了不知及条街,今天熊猫就来和大家来分析一下摩托罗拉对讲机在主板上的屏蔽罩

一、屏蔽罩的作用:

主要是防止电磁干扰(EMI)、对PCB 板上的RF元件及LCM 等起屏蔽作用。

二、屏蔽罩安装方式:

分为固定式(用SMT 直接焊到PCB 板上)和可拆式(用结构和LCM结合或直接用shielding_cover上的突起扣在shielding_frame)在摩托罗拉对讲机主板中采用的是固定方式。

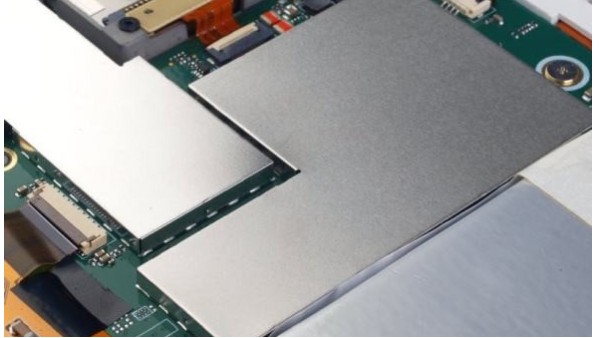

timg[1]timg[1]

三、屏蔽罩的要求:

Shielding_frame屏蔽框的平面度为0.13mm、足够的强度、厚度为0.2mm,高度为2mm,距PCB 板边缘为0.75mm,框架内边离外框至少0.8mm。

Shieling_cover 屏蔽罩的厚度为0.2mm;有时为了元器件的散热和冷却,可以在cover 上加小圆孔,直径为Φ1.0~Φ1.5mm,太大会导致屏蔽效果不良。

Shielding_can 屏蔽LCM:所有配合采用“0”配合,shielding_can的边与LCD 可视区的边的距离不大于1.00mm。

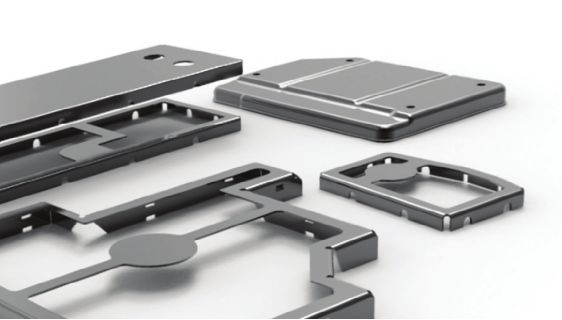

timg[1]timg[1]

四、屏蔽罩材料的应用

1、屏蔽框

一般采用Cu-C7521-H【通用料】,Cu-C7521-OH【软料,拉深用】(镍白铜、洋白铜(Copper-Nickel-Zinc Alloy),Nickel Silver),t=0.2,0,3mm;

2、屏蔽罩

一般采用不锈钢SUS304R-1/2H【折弯加工】,SUS304R-1/4H【拉深用】,t=0.15,0.2mm;镀锡钢带(马口铁皮)等;shielding_can 用于焊接在PCB 上的可采用洋白铜、马口铁皮,并建议采用洋白铜;

原因:洋白铜在焊接、散热和蒸气方面上比较好。屏蔽罩的扣紧凸点高度h=0.15-0.2mm,低了会松,高了会紧。

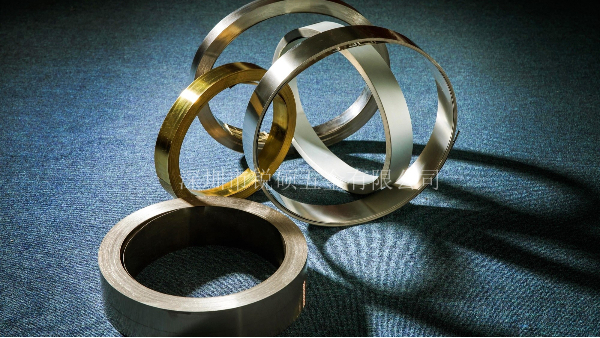

原材料


五、拆卸安装注意事项:

问题1放置屏蔽罩的托盘活动空间太大,贴片时容易摆动,造成吸取不到,必须是物料放在托盘中,有1.0MM左右的活动空间,太大造成物料摆动,太小取料可能取不上来。

问题2:屏蔽罩的取料点大小要合适,取料点尽量在物料中间,取料点的尺寸尽可能是Φ6.0mm,取料点越大,贴片的稳定性越高,效率也就越高。

如果还想了解更多相关知识,请关注:www.szrswj.com,或者电话咨询: 18927415118(微信同号)
