电磁屏蔽罩(EMC)解决方案

作者: 编辑: 来源: 发布日期: 2018.12.07
信息摘要:
在继续谈论EMC屏蔽罩之前,我们需要先了解一下EMC是什么!
在继续谈论EMC屏蔽罩之前,我们需要先了解一下EMC是什么!
1
EMC是什么?

EMC(Electro Magnetic Compatibility)即,电磁兼容性,是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

因此,EMC包括两个方面的要求:

(1)是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;

(2)是指设备对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。

EMC需要具备三个要素:


屏蔽罩


2
EMC痛点

(1)EMC存在于所有电子产品

按照经典的电磁波理论,每个有电流通过的导体都会产生(发射)电磁波,也就是说,在电子产品中,每个电子元器件都是一个个电磁波发射源,都是一个个发射电磁波的小天线,有电子产品就有电磁波的产生。

一般我们常见电子产品的电磁波波段在几MHz~300GHz范围,也就是说,EMC是所有电子产品绕不过的门槛

(2)我国电子产品EMC形式严峻,发展迅速

早在1996年,国家技术监督局同电子工业部对我国生产的微机产品进行一次全方位的抽样检查,合格率仅为61.5%。这对于出口大国而言是个警示,为此我国加快了对电子产品EMC相关工作的步伐,在全国建立了众多电子产品测试认证单位和实验室。

(3)EMC是个涵盖多学科的技术

EMC技术是门综合性边缘学科,它以电磁场和无线电技术的基本理论为基础,并涉及微波技术、微电子技术、计算机技术、通信和网络技术、新材料技术等。

说到EMC的问题,不得不提一下,与我们息息相关,我们日夜相伴、随手不离的……——手机!


3
EMC解决办法

目前主流的方法是,经过电子、通信技术、新材料等方面进行解决。

EMC包含2个方面:

(1)电子设备本身对环境中电磁干扰的抵抗能力;

(2)电子设备向周围环境释放的电磁干扰的程度。


针对EMC的2个方面,工程上的解决办法也是针对每个方面的特性进行:

(1)改良电子设备中的电路设计,采用滤波器件、不同特性元器件分开布局(局部增加屏蔽罩、粘贴金属箔、也有采用金属编织网等方法);


(2)在整个电子设备外壳就具有高电磁波发射能力的电路和器件周围,添加电磁波屏蔽罩、粘贴金属箔、喷涂导电涂料、镀一层导电金属层、增加电磁波吸收材料。


屏蔽罩


4
电磁屏蔽材料及特性

电磁波经过一种材料会产生如下3种情况:

反射、吸收和透过。

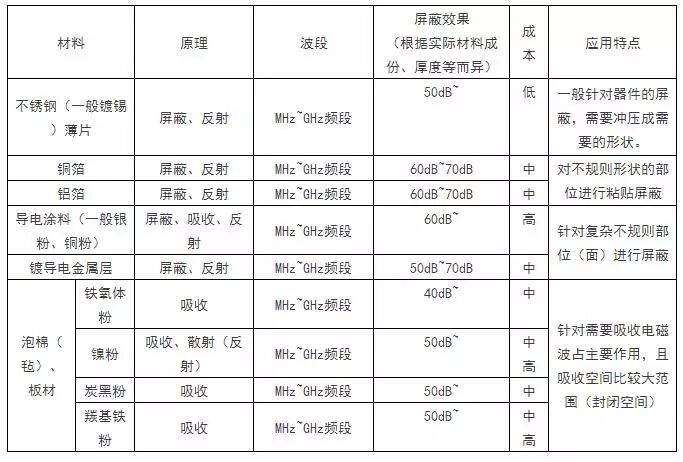

目前主流的电磁屏蔽解决方案材料有:

不锈钢、铜箔、铝箔、导电涂料、电磁波吸收材料(铁氧体、镍粉、碳黑、羰基铁等)。

5
电磁屏蔽市场概况

据智研咨询集团研究表明,2015年消费类电子产品发货量预计约25亿台,按每台消费电子消耗20元人民币的电磁屏蔽材料来估算,2015年电磁屏蔽材料市场将达约500亿元人民币。

而中国是全球最大的电子产品生产国,根据工业和信息化部和In-Stat数据预计,目前我国电子产品市场规模不少于占全球的21%,也就是说国内电磁屏蔽材料市场约105亿元人民币。


6
EMC测试标准

国际电工委员会(International Electro technical Commission,简称IEC)

EMC主要的测试项目标准包括:

EN61000-3-2、EN61000-3-3、EN61000-6-4、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、EN61000-4-11。



7
电磁屏蔽材料发展趋势

随着新兴技术的出现,电磁材料及其制备技术也在不停的发展、变化:

(1)材料结构优化,改进成型工艺,采用新型的科技技术(例如,纳米技术、非晶化技术等)制备电磁屏蔽性能更好的电磁屏蔽材料;


(2)采用绿色技术、复合化技术,开发低成本、无污染、低密度、高性能的适应复杂电磁环境需要的新型材料;


(3)功能化与结构化相结合,既能实现电磁屏蔽功能,又能实现工程结构承重的带有“智能化”特性的屏蔽材料。

如果还想了解更多相关知识,请关注:www.szrswj.com,或者电话咨询:18927415118(微信同号)
